Ziehwerkzeuge für Drahtziehmaschinen

Präzisionswerkzeuge für stabile Ziehprozesse und hohe Drahtqualität.

Ziehwerkzeuge gehören zu den zentralen Komponenten jeder Drahtziehmaschine. Sie bestimmen den Drahtdurchmesser, beeinflussen die erreichbare Oberflächenqualität und haben direkten Einfluss auf Prozessstabilität und Werkzeugstandzeit. NABER & WISSMANN entwickelt und fertigt Ziehwerkzeuge für Nassdrahtziehmaschinen. In diesen Anlagen wird der Draht während des gesamten Ziehprozesses mit Emulsion oder Öl geschmiert. Das Verfahren ermöglicht besonders feine Drahtdurchmesser und stellt hohe Anforderungen an Geometrie, Oberflächenqualität und Verschleißfestigkeit der Werkzeuge.

Unsere Ziehwerkzeuge werden für reproduzierbare Prozesse, stabile Drahtoberflächen und lange Standzeiten ausgelegt.

Startseite » Produkte » Drahtziehwerkzeuge

Präzisionswerkzeuge für unterschiedliche Anforderungen.

Die Drahtziehwerkzeuge von NABER & WISSMANN sind für den Einsatz auf allen gängigen Drahtziehmaschinen ausgelegt und erfüllen unterschiedliche Anforderungsprofile.

Durch den Einsatz spezieller Werkstoffe sowie abriebfester Oberflächenbeschichtungen werden lange Standzeiten erreicht. Gleichzeitig unterstützen die Werkzeuge eine wirtschaftliche Produktion und tragen zu einer hohen Produktivität im Ziehprozess bei.

Typische Anwendungen des Nassdrahtziehens

Unsere gefertigten Ziehwerkzeuge kommen in zahlreichen Industriebereichen zum Einsatz. Typische Endprodukte sind unter anderem:

Elektro- und Kommunikationsdrähte
Wickeldrähte für Motoren und Generatoren
Präzisionsdrähte für Sensorik und Mikroelektronik
Medizindrähte
Schweißdrähte
Erodierdrähte
Stahlcord für Reifenverstärkungen

weitere Informationen

NWS-12/90 Ziehwerkzeuge aus hochlegiertem, durchgehärteten Sonderstahl sind wiederholt nachschleifbar, wartungsfreundlich, kompakt, robust und unempfindlich gegen Schlag und Thermoschock. Spezielle Charakteristika:

NWS-12 Ziehwerkzeuge

NWS-90 Ziehwerkzeuge

Aus diesen Werkstoffen fertigen wir folgende Drahtziehwerkzeuge

weitere Informationen

NWM-74 Ziehwerkzeuge lassen sich aufgrund ihrer Schichtdicke problemlos nachschleifen, zeichnen sich durch Kompaktheit, Robustheit und Unempfindlichkeit aus und sind sehr wartungsfreundlich. Die Beschichtung enthält Carbide, Boride und Silizide und wird dem Grundwerkstoff im Vakuum anlegiert.

NWM-74 Ziehwerkzeuge

Aus diesen Werkstoffen fertigen wir folgende Drahtziehwerkzeuge

weitere Informationen

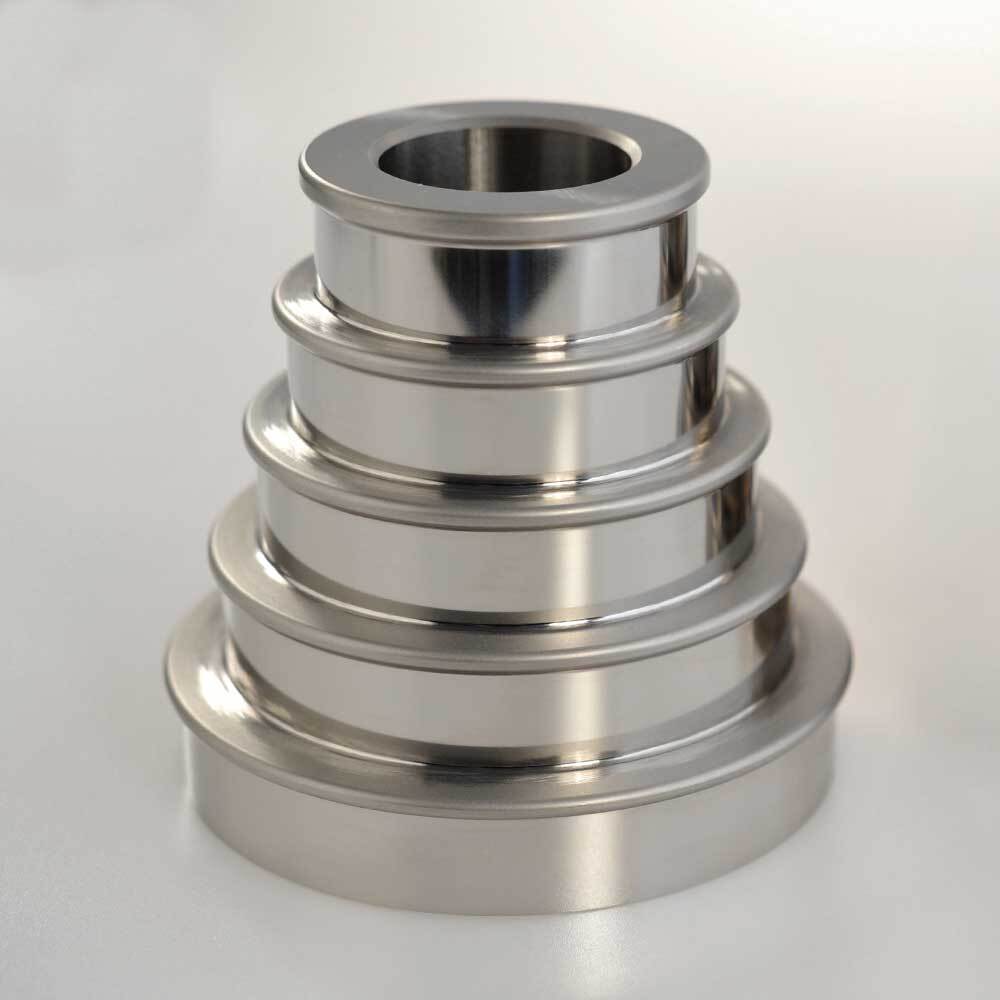

NW-81/83 Ziehwerkzeuge sind thermisch beschichtet und weisen einen hohen Anteil an Wolframcarbid auf. Das macht sie besonders geeignet für das Ziehen von Stahlcorddrähten.

NWS-81/83 Ziehwerkzeuge

Aus diesem Werkstoff fertigen wir folgende Drahtziehwerkzeuge

weitere Informationen

NWK-78 Ziehwerkzeuge sind mit Oxidkeramik beschichtet. Durch Neubeschichtung lassen sich die NWK-78 Ziehwerkzeuge wieder auf Nenndurchmesser bringen.

NWK-78 Ziehwerkzeuge

Aus diesem Werkstoff fertigen wir folgende Drahtziehwerkzeuge

weitere Informationen

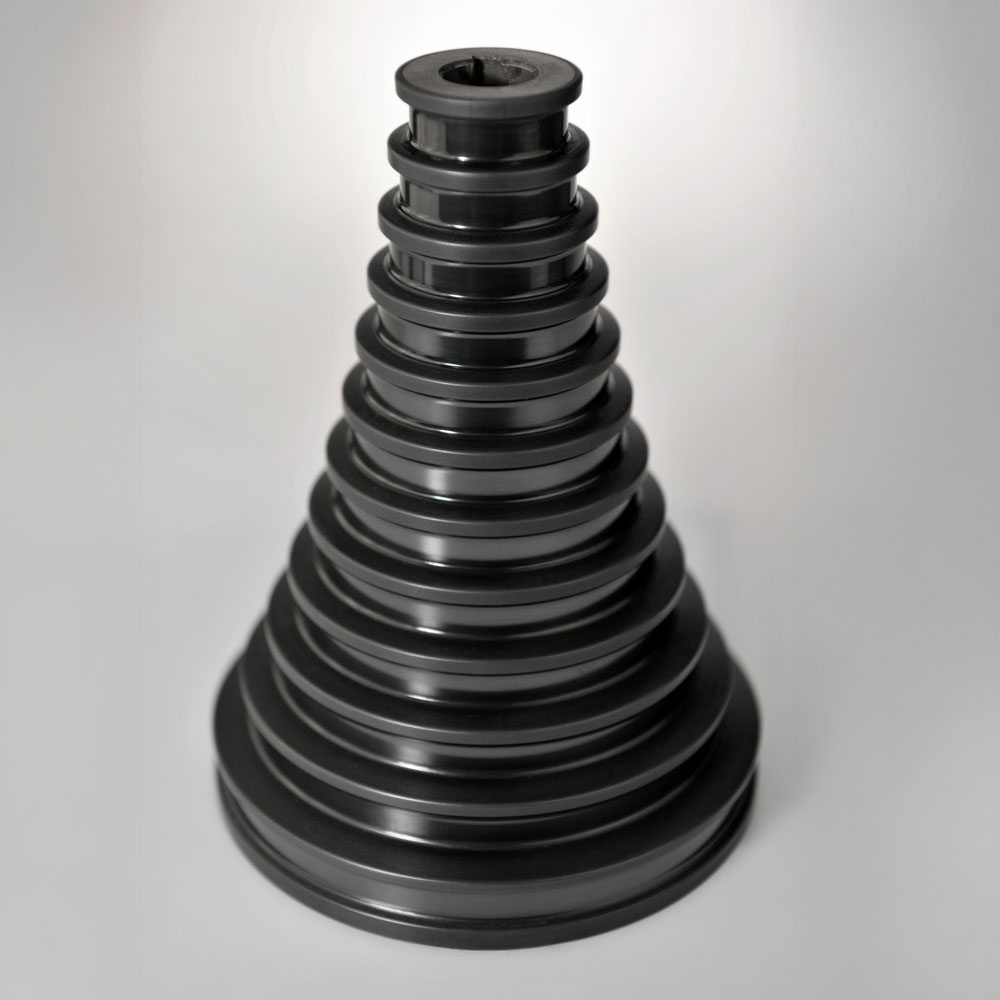

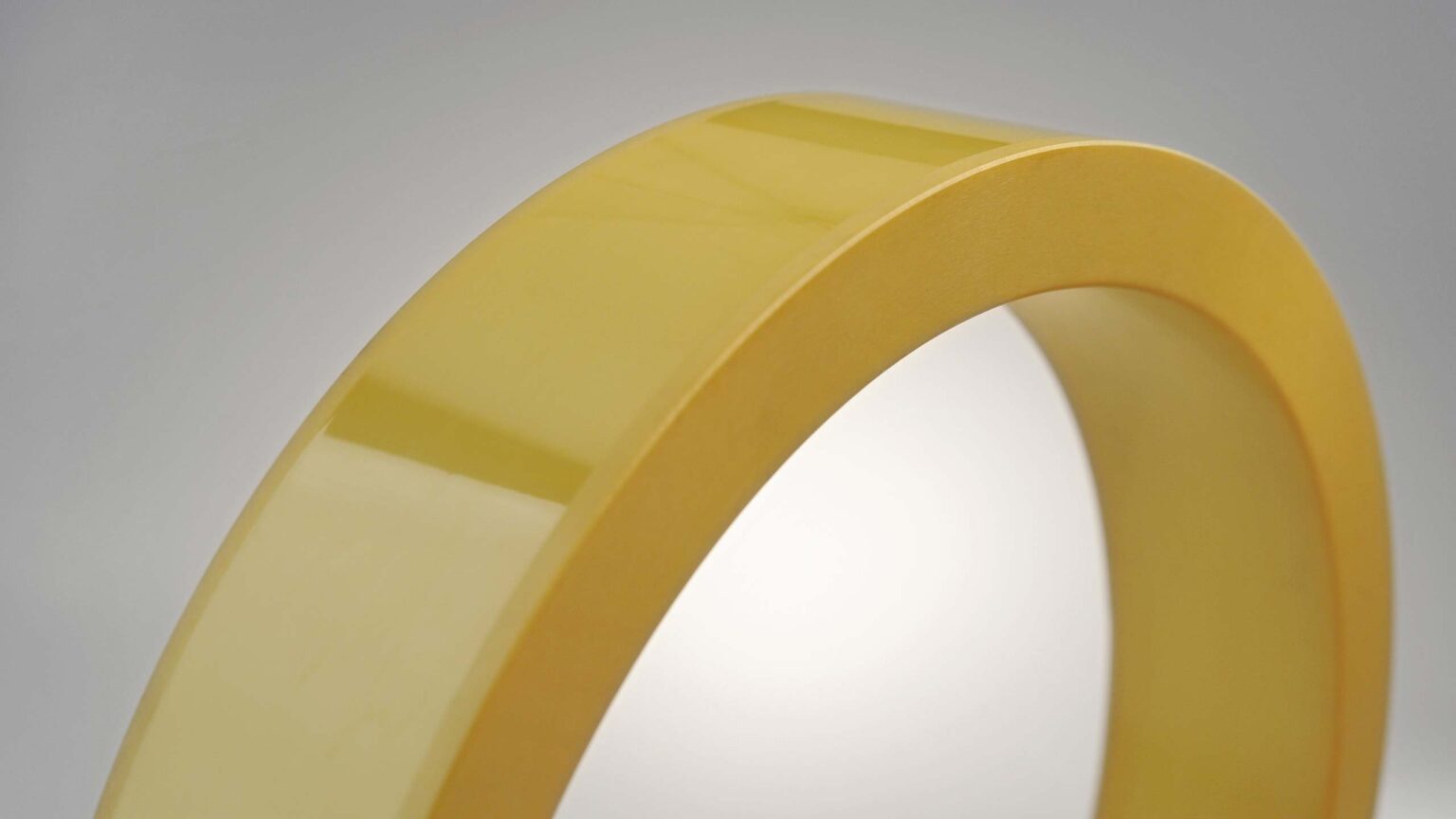

NWZ/A Ziehwerkzeuge aus Vollkeramik auf Zirkon- oder Aluminiumoxidbasis oder im Keramik-Stahl-Verbund bewähren sich selbst unter ungünstigen Ziehbedingungen durch Verschleißfestigkeit und Wirtschaftlichkeit. Ringdurchmesser bis 500 mm sind möglich.

NWZ/A Ziehwerkzeuge

Unsere Oxidkeramiken kommen unter anderem bei folgenden Drahtziehwerkzeugen zum Einsatz

Ziehringe, Ziehscheiben, Ziehkonen und Ziehwalzen.

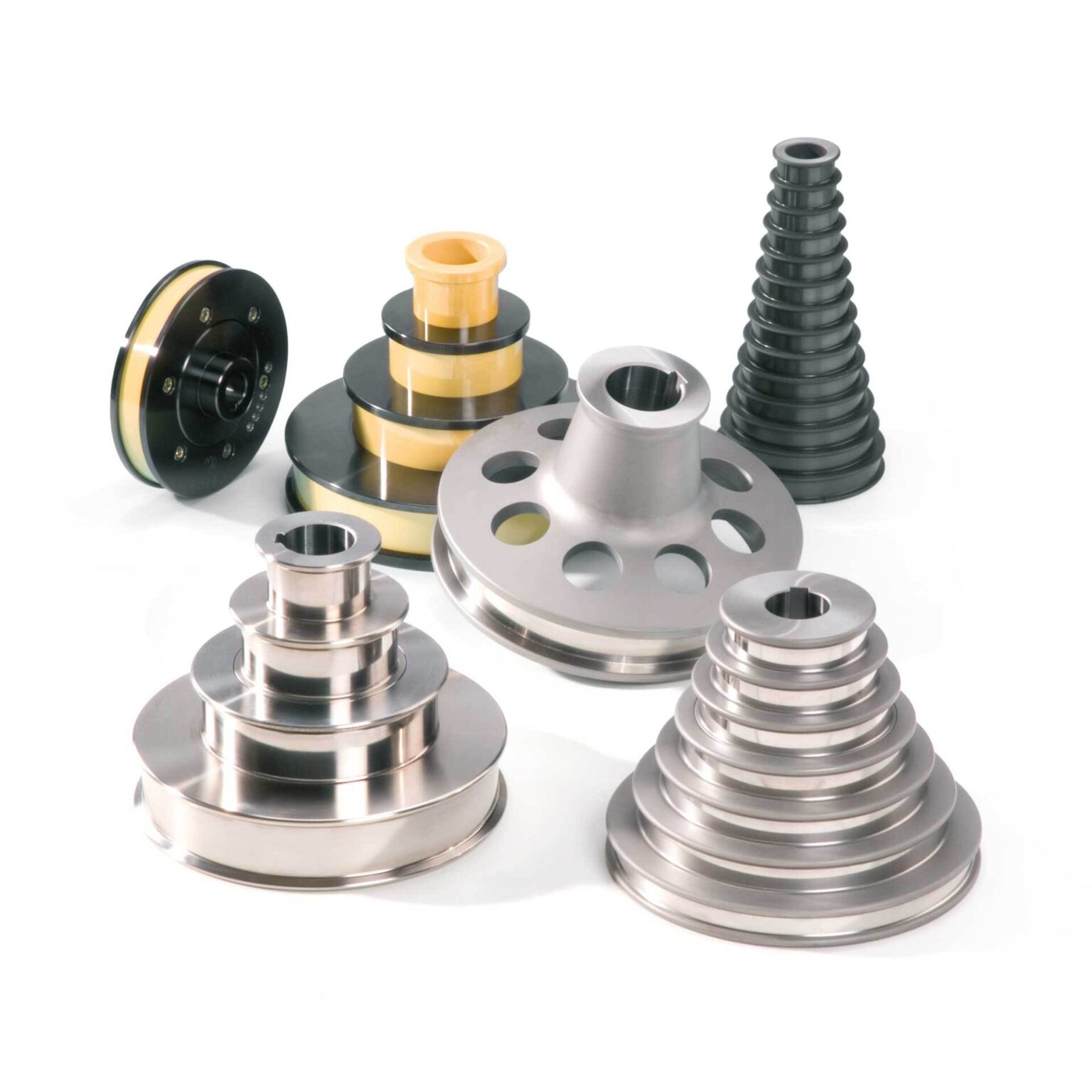

Als OEM-Zulieferer fertigt NABER & WISSMANN Präzisionskomponenten für verschiedene Hersteller von Drahtziehmaschinen. Dazu gehören Ziehringe, Ziehscheiben, Ziehkonen und Ziehwalzen, die exakt auf die jeweiligen Maschinentypen abgestimmt sind.

Für viele gängige Anlagen halten wir technische Zeichnungen und schematische Darstellungen der entsprechenden Ziehwerkzeuge bereit. Dazu zählen unter anderem Maschinen der Hersteller Niehoff, Henrich, Herborn, Samp und Syncro.

Sollten Sie eine bestimmte Ausführung benötigen oder Anpassungen an bestehenden Werkzeugen wünschen, sprechen Sie uns gerne an.

Sonderanfertigungen

Sonderanfertigungen für spezifische Anwendungen realisieren wir gerne auf Anfrage.

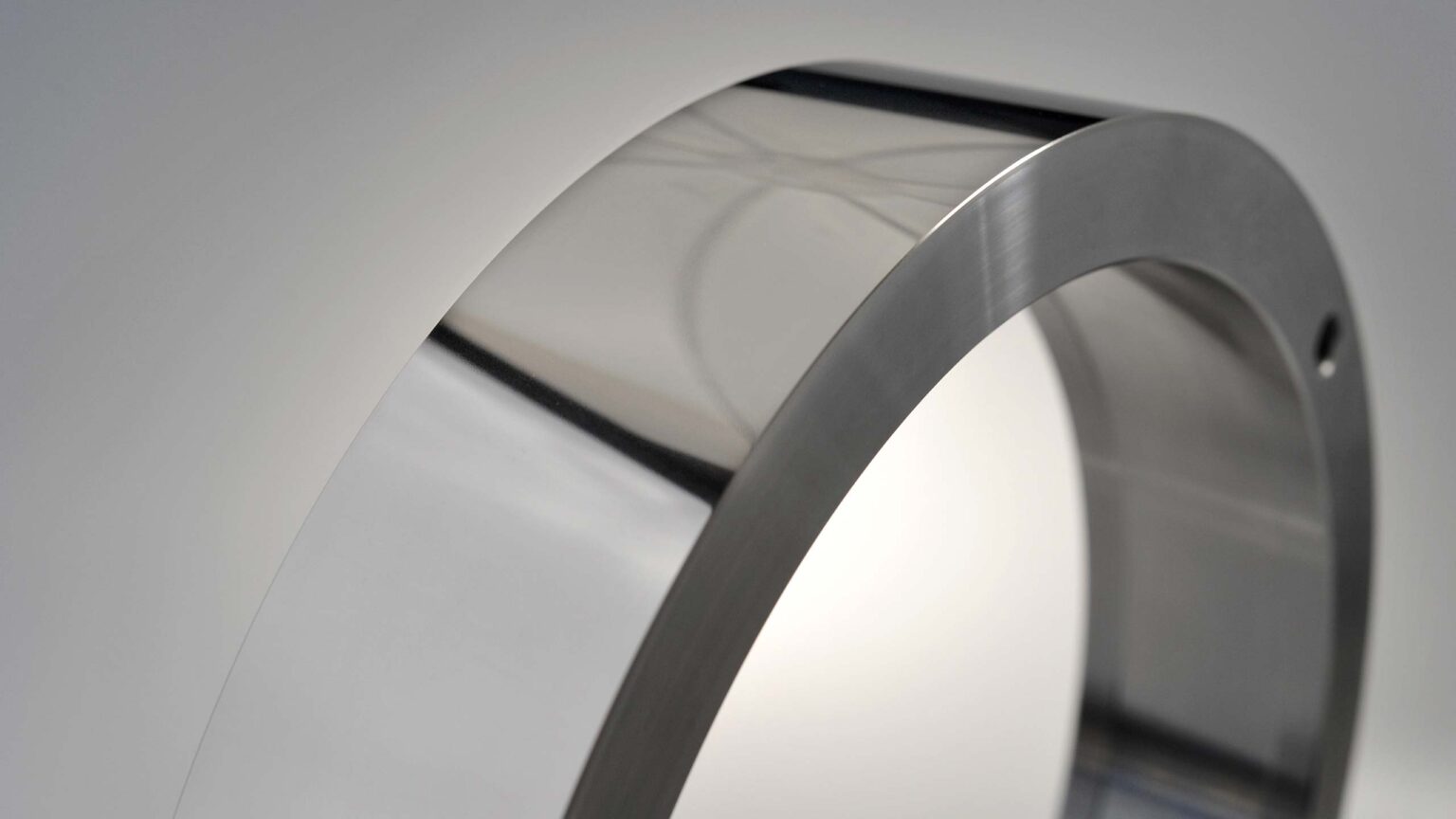

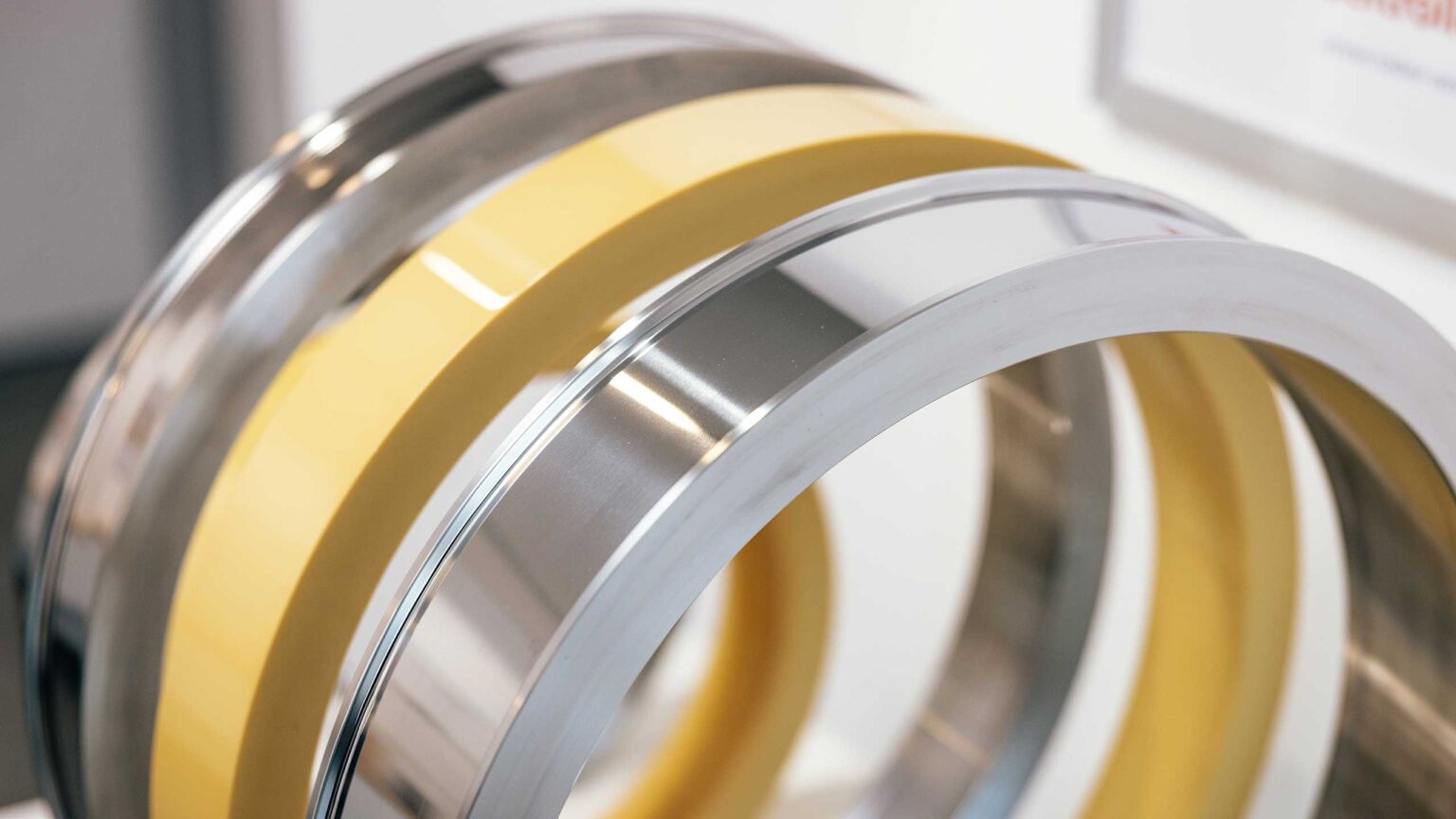

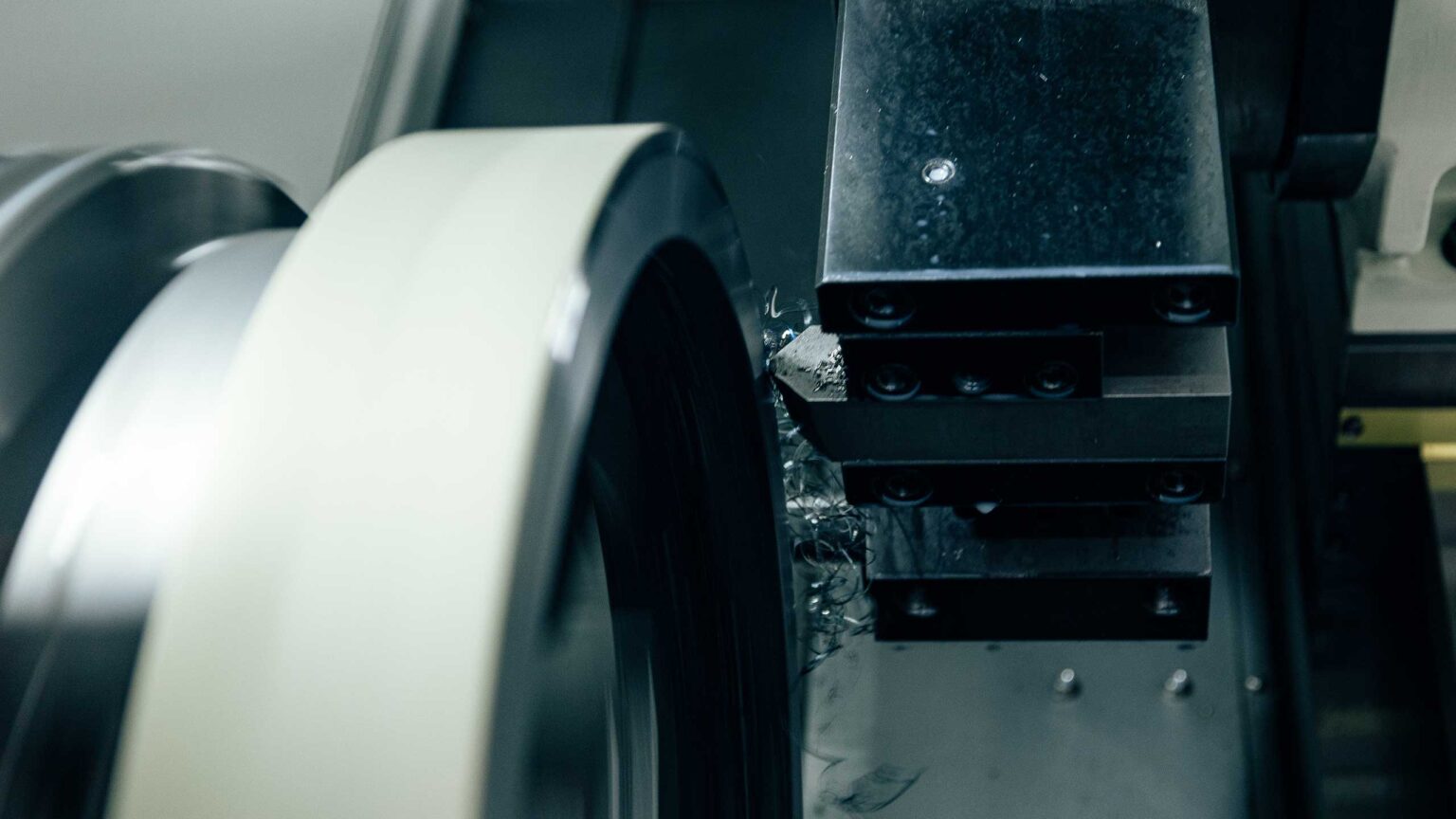

Ziehringe für den Grobzug

Ziehringe werden im Grobzug eingesetzt, wenn Walzdraht oder größere Drahtdurchmesser für nachfolgende Ziehstufen vorbereitet werden.

Sie sorgen für eine definierte Durchmesserreduzierung und stabile Prozessbedingungen in den ersten Ziehstufen.

Typische Einsatzbereiche:

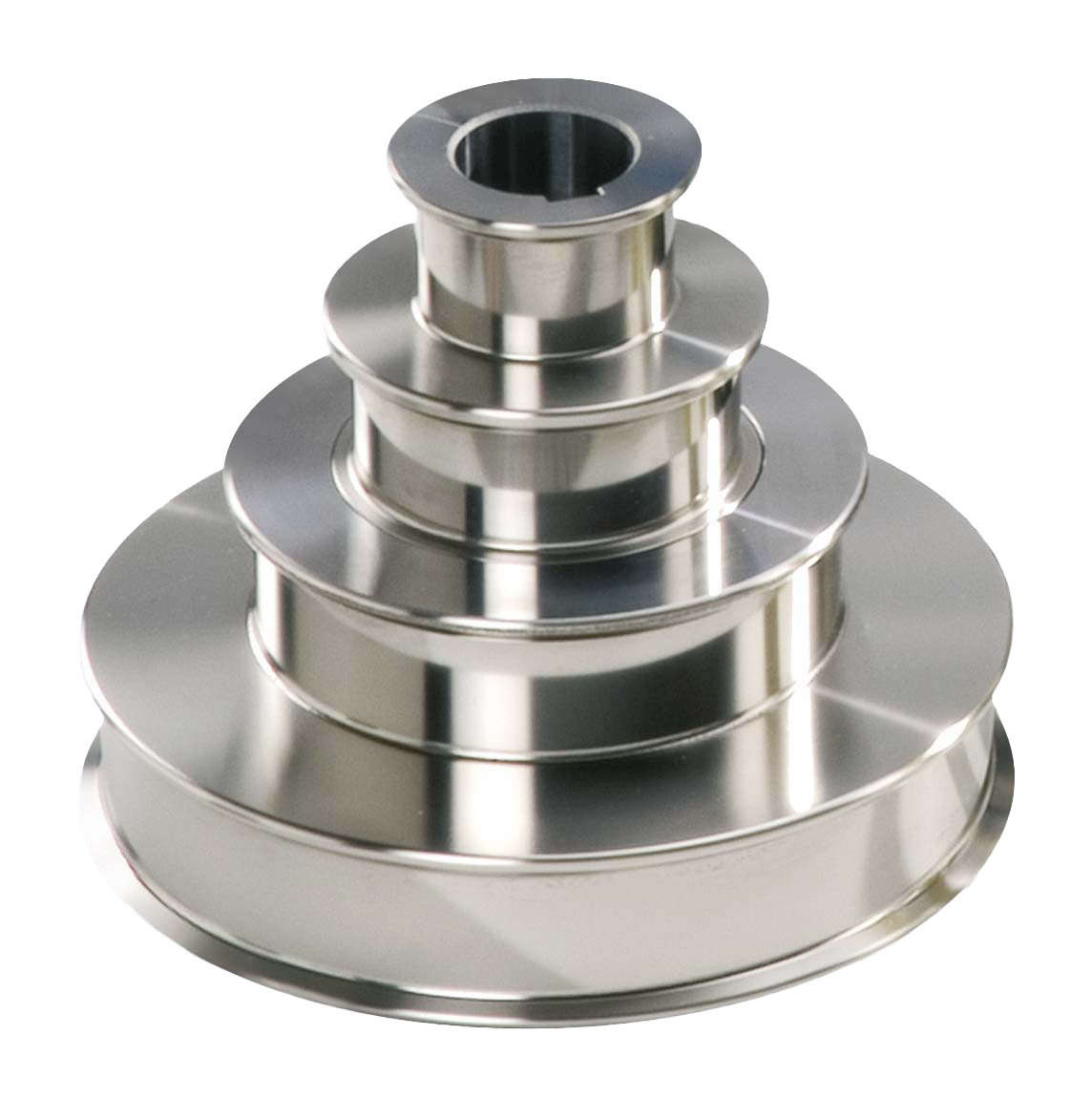

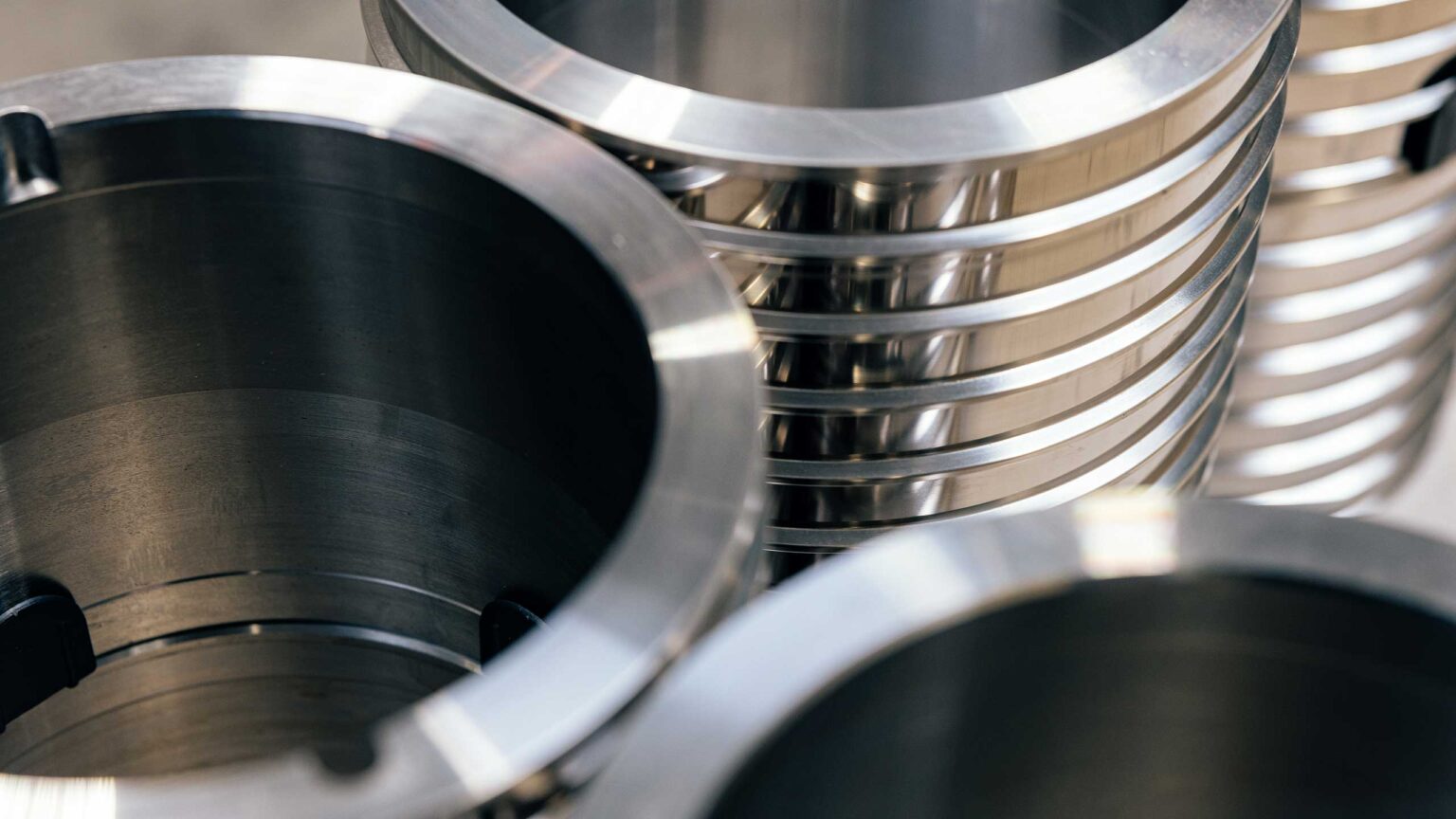

Ziehkonen für Mittel- und Feinzug

Ziehkonen werden in Maschinen eingesetzt, die einzelne Drähte auf kleinere Durchmesser ziehen. Sie kommen vor allem im Mittel- und Feinzug zum Einsatz.

Die Qualität der Ziehflächen ist entscheidend für die Oberflächenqualität des Drahtes sowie für die Reproduzierbarkeit des Ziehprozesses.

Typische Anwendungen:

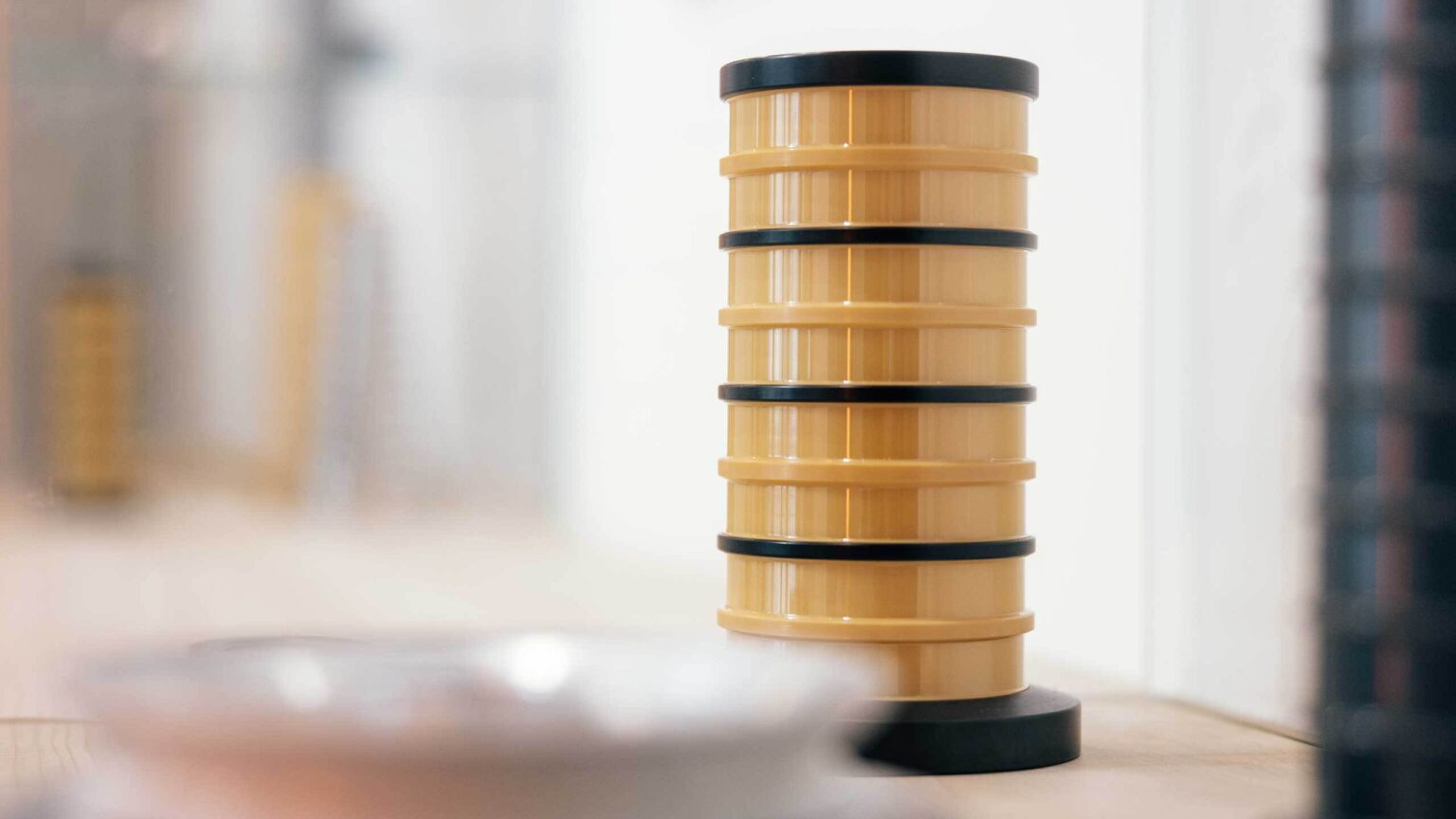

Ziehwalzen in Mehrdrahtziehmaschinen

Ziehwalzen kommen vor allem in Mehrdrahtziehmaschinen zum Einsatz, in denen mehrere Drähte gleichzeitig gezogen werden. Diese Maschinenkonzepte werden genutzt, um hohe Produktionsgeschwindigkeiten und große Drahtmengen wirtschaftlich zu realisieren.

Typische Anwendungen:

Kupferdrähte für Elektro- und Kommunikationskabel
Aluminiumdrähte für Energieleitungen und Kabelanwendungen
Feindrähte für Litzen und Leiterbündel
Drähte für Wicklungen in Motoren, Generatoren und Transformatoren
Feindrähte für Elektronik- und Sensoranwendungen

Standardwerkzeuge kurzfristig lieferbar

Viele Ziehwerkzeuge für gängige Drahtziehmaschinen werden von uns vorproduziert und bevorratet. Dadurch können ausgewählte Standardwerkzeuge besonders schnell geliefert werden. Das erleichtert Wartungsarbeiten und sorgt dafür, dass Produktionsunterbrechungen möglichst kurz bleiben.

Weitere Informationen finden Sie hier.

Werkstoffe und Oberflächen

Die Leistungsfähigkeit eines Ziehwerkzeugs wird maßgeblich durch die Kombination aus Werkstoffauswahl, Geometrie und Oberflächenqualität bestimmt. Wir entwickeln Ziehwerkzeuge auf Basis verschleißfester Werkstoffe, die auch unter hohen Belastungen eine lange Standzeit ermöglichen.

Hochglanzpolierte Ziehflächen reduzieren die Reibung zwischen Draht und Werkzeug und tragen zu einem stabilen Ziehprozess bei. Präzise ausgelegte Geometrien sorgen für reproduzierbare Drahtdurchmesser und eine gleichmäßige Materialumformung über lange Produktionszyklen hinweg

Hier finden Sie eine Übersicht der technischen Produktmerkmale unserer Ziehwerkzeuge. Für weitere Informationen oder spezielle Modifikationen stehen wir Ihnen gerne zur Verfügung.

Anpassung an spezifische Einsatzbereiche.

Die Drahtziehwerkzeuge werden je nach Anwendungsfall in unterschiedlichen Ausführungen angeboten. Dabei spielen Faktoren wie Werkstoff, Beschichtung und Einsatzgebiet eine entscheidende Rolle. Je nach Profil eignen sich die Werkzeuge beispielsweise für:

Durch diese Differenzierung können die Werkzeuge gezielt auf die jeweiligen Prozessbedingungen abgestimmt werden. Laden Sie sich bequem unsere Broschüre als PDF herunter:

Wiederaufarbeitung und Wirtschaftlichkeit.

Ziehwerkzeuge können je nach Abnutzungsgrad mehrfach aufgearbeitet oder instand gesetzt werden. Hierzu werden die Drahtziehwerkzeuge nachgeschliffen und hochglanzpoliert. Selbst bei keramisch beschichteten Ziehkonen oder Ziehwalzen ist ein Aufarbeiten mehrfach möglich. Zusätzlich können wir diese Werkzeuge für Sie auch ent- und neubeschichten.

Da wir natürlich auch beim Instandsetzen von Drahtziehwerkzeugen auf höchste Maßgenauigkeit und Qualität achten, bieten wir Ihnen so eine kostengünstige Möglichkeit Ihre Ziehkonen, Ziehwalzen, Ziehringe und Abziehscheiben wieder für Ihren anspruchsvollen Einsatz bereit zu machen.

Sollten Sie Fragen zur Aufarbeitung Ihrer Ziehwerkzeuge haben, kontaktieren Sie uns!
